現在，很多人都說采用高頻加熱爐對工件進行熱處理，與傳動的電子管高頻振蕩電源相比，環保節能，而且加熱效果好。雖然現在電子管高頻振蕩電源已經落后了，但是，還是有人不了解這種設備，今天，小編就簡單給大家說說電子管高頻振蕩電源。

    電子管高頻振蕩電源又稱為電子管高頻發生器，它使電網三相工頻交流電變換成頻率為100-500kHz的單相高頻電流的電源。

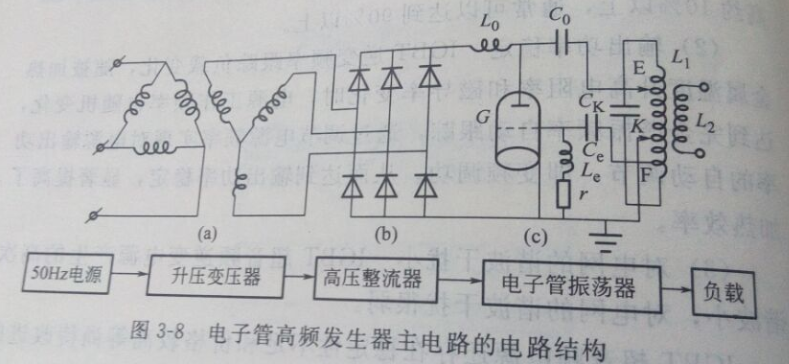

    (1)電子管高頻發生器的電路結構 圖3-8表示電子管高頻發生器的主電路。從圖3-8中可知，電子管高頻發生器由升壓變壓器A，將電網三相380V交流電升壓到10kV供給高壓整流電路B，整流后的高壓直流電(6-15kV)經濾波器L₀供給電子管振蕩電路C，最后得到f=200-300kHz的單相高壓高頻電流，經降壓后供給負載。

    (2)振蕩電路的工作原理 電子管振蕩電路由三極管G、電容器G_k,線圈L₁三部分組成。電子管并聯在振蕩電路中，起自動開關的作用。當高壓直流電施加于三極管G的陽極與陰極時，若此刻在柵極上施加足夠大的負電壓，使陽極電流截止，三極管停止工作，振蕩截止：當柵極負電壓撤除時，陽極電流產生，三極管開始工作，振蕩開啟。在電路中采用柵極控制方法來產生高頻率電流，就是電子管振蕩器的變頻原理。

    由于電子管高頻振蕩器的電效率低(約50%)、體積龐大、耗水量大、操作安全性差等缺點，現已逐步被高頻加熱爐所取代。但是，部分設備仍作為表面淬火加熱電源使用。

    看了上面關于電子管高頻振蕩電源的講述，您是不是發現高頻加熱爐比它優秀很多呢。如果您現在還在用傳統的電子管高頻振蕩電源進行熱處理，那小編建議您趕緊換一臺高頻加熱爐吧。
